原来是有线485组成的监控网怎样改造成GPRS为通信方式的网络

将有线485组成的监控网改造成GPRS为通信方式的网络非常简单。根据中心控制软件的通信格式和延时时间是否可以改动分成两种改动方式。

1、原有监控软件的通信格式和延时时间均可以改动
2、原有监控软件的通信格式不能改动、延时时间可以改动。无论是上述那种情况中心站的G300型GPRS�？�都应工作在格式传输模式，从设备的�？橛ぷ髟谕该鞔涞哪Ｊ�。两种改动均不需要改动从设备的程序，只需改动中心站的程序或连接方法。

一、原有监控软件的通信格式和延时间均可以改动

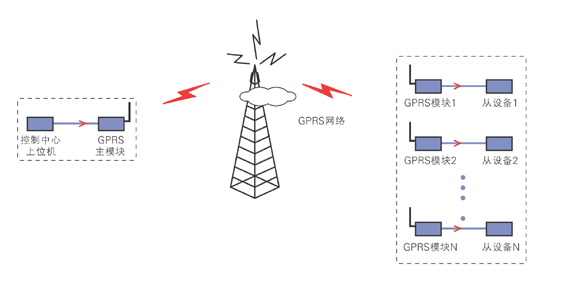

很多情况下监控软件是用户自己编制的，这时原有监控软件的通信格式和延时时间均可以改动。改造的GPRS网络的连接方式见下图。需要做如下4点改动即可将网络改造成GPRS网络

1、根据原有的从设备地址设置G300�？榈纳矸莸刂�，设置G300模块的速率、接口电平与原上位机一致，G300模块的工作模式设置成透明传输模式。每一个从设备的上位机串口连线换上设置了上述参数的G300型GPRS�？�。
2、根据原有的主站地址设置G300模块的身份地址，设置G300模块的速率、接口电平与控制中心上位机一致，G300�？榈墓ぷ髂Ｊ缴柚贸筛袷酱淠Ｊ�。将控制中心上位机串口连线换上设置了上述参数的G300型GPRS�？�。
3、控制中心在发送数据时在原发送数据的前面加5个字节的数据格式如下：

其中目的站点编号就是从设备的G300模块的身份地址，这个地址与原数据中的地址信息应具有一致性。数据长度就是原数据长度。同样，控制中心在接收数据时也应将前面的这5个字节去掉。去掉5个字节后得到的就是原数据。

4、若原程序中有用时间测定通信是否成功的延时时间，请将这个时间加长。一般这个时间应在10秒左右。

二、原有监控软件的通信格式不能改动、延时时间可以改动

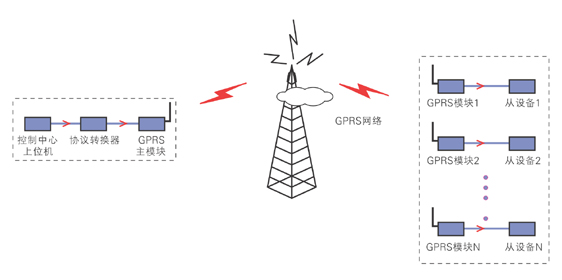

很多情况下用户的监控软件是用组态软件编写的。这时原由的程序的通信格式不能改动、延时时间是可以改动的。例如：监控软件使用组态软件，从设备使用研华或泓格的输入输出�？椤Ｕ馐弊樘砑允淙胧涑瞿？榈耐ㄐ鸥袷绞枪潭ǖ�，而通信成功的延时时间是可以在组态软件中设定。改造的GPRS网络的连接方式见下图。需要做如下4点改动即可将网络改造成GPRS网络

1、据原有的从设备地址设置G300�？榈纳矸莸刂�，设置G300模块的速率、接口电平与原上位机一致，G300模块的工作模式设置成透明传输模式。每一个从设备的上位机串口连线换上设置了上述参数的G300型GPRS�？�。
2、根据原有的主站地址设置G300�？榈纳矸莸刂罚柚肎300�？榈乃俾�、接口电平与控制中心上位机一致，G300�？榈墓ぷ髂Ｊ缴柚贸筛袷酱淠Ｊ健＝魃璞赣胄樽荒？�、协议转换�？橛隚300型GPRS模块如上图连接串口连。
3、协议转换模块的作用是将主设备发送的数据前加上下面的5个字节，然后将这个打了包的数据发送给G300�？�。协议转换模块发送给G300模块数据格式如下：

其中目的站点编号就是从设备的G300�？榈纳矸莸刂�，这个地址与原数据中的地址信息的对应关系保存在协议转换�？榈腅EROM中，协议转换�？槭盏街魃璞傅氖莺蠡嶙远治鍪葜械牡刂沸畔ⅲ菡庖坏刂沸畔⒉檎业刂沸畔⒂肽康恼镜惚嗪诺亩杂叵�，得到目的站点编号。数据长度就是原数据长度。同样，协议转换�？樵诮邮帐菔币不峤懊娴恼�5个字节去掉。去掉5个字节后得到的就是原数据。

4、若原程序中有用时间测定通信是否成功的延时时间，请将这个时间加长。一般这个时间应在10秒左右。
